TECHNICAL SPECIFICATIONS

AGV /AMR



SPINEA® Drive unit offers an extremely compact solution with low installing height for AGV platforms. It is characterised by a high payload up to 450 kg per wheel for both types of drive units.

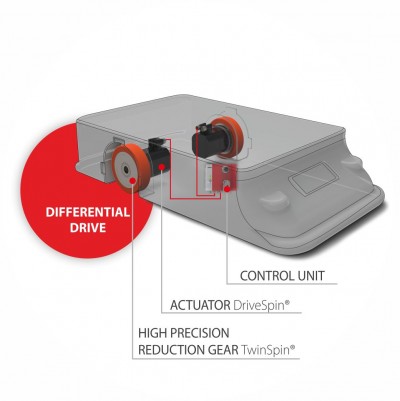

SPINEA® Drive units offer a possibility of a single traction unit (differential drive) or complete traction unit with implemented steering part.

Traction and steering unit can be equipped with safety position encoders and with end-switches for steering unit for applications with high safety requirements.

Drive units can achieve max speed 2 m/s. With Polyurethane wheel surface material can be achieved perfect traction within highly dynamic payload.

SPINEA® Drive units can be delivered also with a servocontroller as a complete solution for AGV/AMRs.



Basic parameters:



  • Payload: up to 450 kg/per wheel
  • Max speed: up to 2 m/s
  • Nominal voltage: 48 V
  • Options: Different types of Safety encoders, end-switches, Different wheel, Servocontroller



Parameters:



Payloads: up to 450 kg
Max. Acceleration: 1,5 m/s²
Max. Speed: up to 2 m/s
Life Time: > 65.000 hrs (value depends on the duty cycle)
Wheel: 140 / 160 / 200 mm

Battery voltage: 24 or 48 VDc
Connection: Plugs or open leads
Axial length: 190 mm
Brake: Configurable
Encoder: Configurable
Safety Level: STO SIL3



Parameters:



Payloads: 450 kg / more on request
Max. Acceleration: 0,5 m/s²
Max. Speed: 1,6 m/s
Life Time:  > 65.000 hrs (value depends on the duty cycle)
Wheel: 140 mm

Battery voltage: 24 or 48 VDc
Connection: Plugs or open leads
Height: 172 mm
Brake: Configurable
Encoder: Configurable
Safety Level: STO SIL3



Parameters:



Payloads: up to 450 kg
Max. Acceleration: 1,5 m/s²
Max. Speed: 1,9 m/s
Life Time: > 65 000 hrs (value depends on the duty cycle)
Wheel: 160 mm

Battery voltage: 24 or 48 VDc
Connection: Plugs or open leads
Outline dimension: 200 mm
Brake: Configurable
Encoder: Configurable
Safety Level: STO SIL3





apLIKÁCIE

6- osé roboty

  • Vysoká presnosť polohovania
  • Hladký chod
  • Malé vibrácie
  • Široký rozsah krútiacich momentov (18 až 4500 Nm)
  • Možnosť pokrytia všetkých 6-tich osí
  • Široký rozsah veľkostí a prevodových pomerov
  • Vynikajúce riešenie pre zápäsťovú os

SCARA roboty

  • Vynikajúce dynamické výkony
  • Vysoká torzná a klopná tuhosť
  • Hladký chod
  • Nízke vibrácie
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť

3-osé portálové roboty

  • Vysoká torzná a klopná tuhosť
  • Vysoká výkonová hustota
  • Vynikajúce dynamické výkony
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť

Manipulátory

  • Vysoká výkonová hustota
  • Vysoká presnosť polohovania
  • Vysoká torzná a klopná tuhosť
  • Kompaktný dizajn
  • Ľahká inštalácia
  • Spoľahlivosť a dlhá životnosť



SPINEA PRODUKTY

Twinspin

Označenie „TwinSpin“ naznačuje plnú integráciu vysokopresného trochoidného ložiskového reduktora a radiálno-axiálneho ložiska v jednom celku.

Drivespin

Aktuátory DriveSpin sú kombináciou vysokopresného ložiskového reduktora TwinSpin, vyznačujúceho sa vynikajúcimi mechanickými vlastnosťami, a AC servo motora v kompaktnom celku.

Rotospin

Otočný polohovací modul, ponúkaný pod názvom RotoSpin, je určený pre konštruovanie polohovacích zariadení a otočných stolov, ktoré sa používajú na automatizovaných a robotizovaných pracoviskách.

Empty

ĎALŠIE INFORMÁCIE Nájdete V KATALÓGOCH

Všetky technické parametre a modely nájdete v časti „Na stiahnutie“.
